Technologia uzdatniania wody w wodociągach publicznych na lampach UV serii WG-AM niskociśnieniowych a średniociśnieniowych.

Technologia uzdatniania wody w wodociągach publicznych na lampach UV serii WG-AM niskociśnieniowych i średniociśnieniowych.
W dobie obecnej wiele wodociągów boryka się z problemem bakteriologicznym na ujęciach wody pobieranych bezpośrednio z rzek.
Rzeki są nośnikiem wszystkiego co żyje, bakterie zbierane są podczas opadów z gór, pól, łąk które to są regularnie zanieczyszczane. Istnieje wiele technologii dezynfekcji wody ale najbardziej skuteczną  są lampy UV które nie ingerują w dalszy proces uzdatniania wody.

W danym artykule będziemy omawiać w skrócie technologię dezynfekcji na lampach UV niskociśnieniowych i średniociśnieniowych.

Podczas kiedy już wprowadzimy technologię dezynfekcji na lampach UV nie należy zapominać o zabezpieczeniu wody kiedy jest transportowana poprzez kilometry sieci wodociągowych do odbiorcy końcowego.
Woda powinna spełniać normy wody pitnej zgodnie z rozporządzeniem Ministra Zdrowia.

Na skuteczność przeprowadzania dezynfekcji wody poprzez lampy UV pobieranej z rzek składa się cała technologia uzdatniania wody:
1.Czerpnia pozyskiwanie wody z rzeki
2 Przygotowanie wody wstępne sedymentacja na stawach lub dużych zbiornikach wodnych
3 Koagulacja wytrącenie zawiesin powstających w procesie chemicznym
4 Sedymentacja filtry pośpieszne na złożach kwarcowych-piaskowych lub innych. W ostatnim czasie w technologii filtracji pośpiesznej

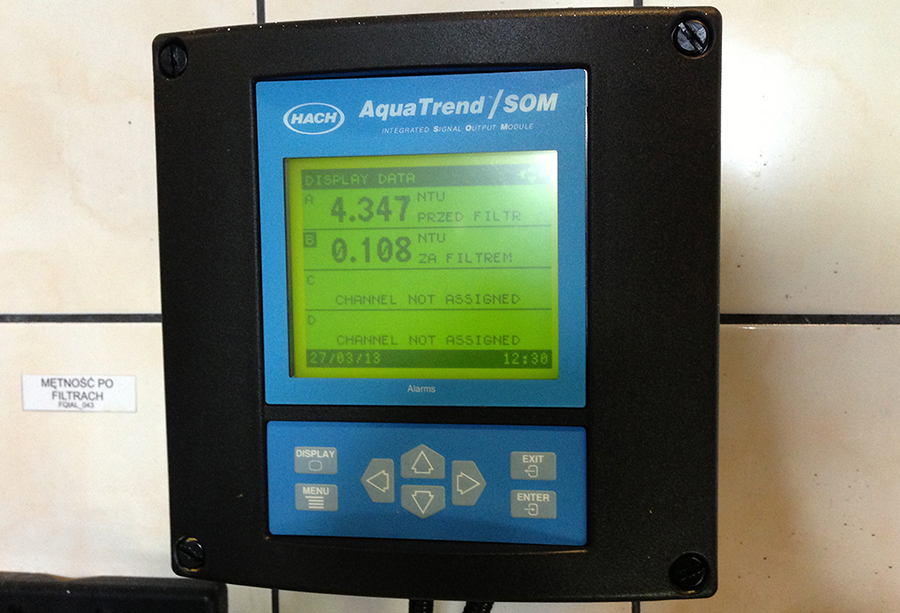

   zaczęto stosować złoże pt.”TURBIDEX” na którym osiąga się stopień filtracji 3-5 mikron.
5 Dezynfekcja chlorem, dwutlenkiem-chloru itp. zabezpieczenie wody na instalacji tłocznej do miasta

Dla lepszego osiągnięcia skuteczności promieni UV wymagany jest jak najniższy współczynnik NTU im niższy tym lepszy efekt uzyskamy poprzez promienniki UV.

Od wielu lat nasza firma współpracuje z koncernem Philips który jest dostawcą najwyższej jakości żarników niskociśnieniowych a zarazem najbardziej ekonomicznych pod względem energetycznym jak i cenowym. Wykorzystywane żarniki UV Philipsa pomagają wprowadzać na rynek Polski nowoczesne i niedrogie rozwiązania w dziedzinie uzdatniania wody stosowanych przez firmę WIGO GĄSIOROWSKI.

Istotą doboru lamp UV jak wspominaliśmy jest przede wszystkim przyczyna czyli bakterie z którymi mamy odczynienia jak i przepływ wody.
Bakterie dzielą się na wiele grup a każda z nich wymaga odpowiedniej dawki J/m2. Wstępnie przybliża nam to tabela przepływu zobacz.

Jak giną bakteria i wirusy w komorze lampy UV.
Aby zobrazować to zjawisko zwykłemu Kowalskiemu wygląda to tak.
Im wolniej będzie bakteria przepływać przez komorę UV tym mocniej będzie napromieniowana, wówczas zatrzyma się proces metaboliczny powodując śmierć bakteriom i wirusom.

Przy doborze lampy UV jeżeli będzie źle skonfigurowana i przepływ będzie nieprawidłowo dobrany może okazać się że dana grupa bakterii i wirusów nie zostanie do końca zredukowana do poziomu bezpieczeństwa jakie stawia ustawodawca.

Przy doborze lamp VU nie ma miejsca na jakiekolwiek pomyłki ponieważ dla przepływów jakie uzyskują większe miasta zakup dezynfekcji wiąże się z dużymi wydatkami dlatego też należy skorzystać z porady fachowca i laboratoriów przy stacjach uzdatniania wody które na co dzień badają zawartość bakterii po systemach UV.
Wielu naszych klientów pomaga nam w sposób praktyczny jak się to odbywa. Przekazują nam wiedzę jaką pozyskują w praktyce, my zakładamy im lampy w bardzo korzystnej cenie a oni dzielą się z nami wynikami laboratoryjnymi co do skuteczności działania lamp UV na różne bakterie i wirusy. W taki sposób jesteśmy mądrzejsi i do tematu doboru lamp nie podchodzimy w sposób doboru przepływu hydraulicznego ale korzystamy z wiedzy wieloletniej jaką pozyskaliśmy na obiektach u naszych klientów.

Klient końcowy, przedsiębiorstwo lub zakłady wodociągowe bazują na wiedzy osób które przychodzą do nich i oferują różnego rodzaju lampy UV. W Polsce wygrywa najniższa cena ale jak już się o tym przekonały niektóre firmy że pod przykrywką niskiej ceny ukryte są koszty serwisowe, energetyczne (które na niejednym obiekcie spowodowały wyłączenie lamp z eksploatacji ze względów finansowych) na którą każdy powinien zwrócić szczególną uwagę podejmując decyzję zakupu UV. Drugi bardzo ważny koszt to materiały eksploatacyjne, które podczas przetargu ceny podaje się niskie i gwarantuje cenę na poziomie 12 miesięcy a po tym okresie ceny żarników szybują w górę. Wiadomo że żarniki wymienia się co 12 tysięcy godzin więc rok na pewno wytrzymają, a z doświadczenia wiemy że nikt żarników nie kupuje na zapas. Jest to tzw. chwyt marketingowy o którym się przekonali niektórzy nabywcy taniego „ sprzętu ” . Trzecim kosztem to przyjazd samego serwisu za który liczą sobie wysokie kwoty.

Jeżeli jesteś tą osobą która szuka rozwiązania dezynfekcji wody na lampach UV to dobrze trafiłeś. Zapoznaj się z tym artykułem który pomoże Ci zdobyć więcej informacji z dziedziny dezynfekcji wody na promiennikach UV aby podczas wyboru oferenta mieć większą wiedzę techniczną.


ZASTOSOWANIE PROMIENI UV DO DEZYNFEKCJI WODY PITNEJ NA WODOCIĄGACH

Zapewnienie wody pitnej dla odbiorców końcowych, jest podstawowym problemem każdego dostawcy który musi wyeliminować bakterie chorobotwórcze.
Badania przeprowadzone w USA stwierdzają, że około 13% wszystkich nowotworów może być wywołana skutkami chlorowania wody pitnej oraz produktami powstałymi po chemicznej dezynfekcji wody.  W efekcie rezygnacja z dezynfekcji chlorem znacznie zmniejsza szansę zachorowania. Stany Zjednoczone jako państwo przywiązujące duże znaczenie do zdrowia swoich obywateli wydało przepisy dotyczące dezynfekcji mikrobiologicznej i produktów po dezyenfekcyjnych – Long Term 2 Enhancent Surface Water Treatment Rule (LT2ESWTR), w celu kontroli mikrobiologicznej wody pitnej.
Zalecenia te wymagają minimalnej redukcji podstawowych mikroorganizmów oraz narzucają maksymalne zawartości substancji po dezenfekcyjnych.
Wyniki badań są efektem wielu milionów dolarów wyłożonych na badania dla instytutów naukowych w USA


Dezynfekcja wody pitnej ma zapewniać redukcję mikroorganizmów na minimalnym poziomie względem stanu przed dezynfekcją:

Maksymalne zawartości substancji toksycznych po dezynfekcji:

Ostatnio duże problemy stwarza Cryptosporidium i zarodniki Clostridium perfringens (wytwarzające przetrwalniki), które są odporne na większość typowych dezynfekantów, podczas gdy ultrafiolet radzi sobie bardzo dobrze z tymi mikroorganizmami.
Dezynfekcja wody pitnej za pomocą ultrafioletu różni się znacznie od pozostałych metod. Podstawową zaleta tej metody jest dezynfekcja mikroorganizmów bez formowania szkodliwych produktów po dyzenfekcyjnych.
Zalecana obecnie dawka promieniowania UV to 400 J/m2. W większości przypadków jest to dawka wystarczająca. Nasze urządzenia maja podaną wydajność przy tej właśnie dawce. Podawanie wydajności urządzeń tego typu bez odniesienia do dawki promieniowania nie daje prawdziwej informacji o jego wydajności. Na przykład wydajność 1m3/godz. przy dawce 400J/m2 rośnie do 2,5m3/godz. przy dawce 160J/m2.

Przyjęcie dawki 400J/m² powinno zapewnić minimalną redukcję następujących mikroorganizmów:

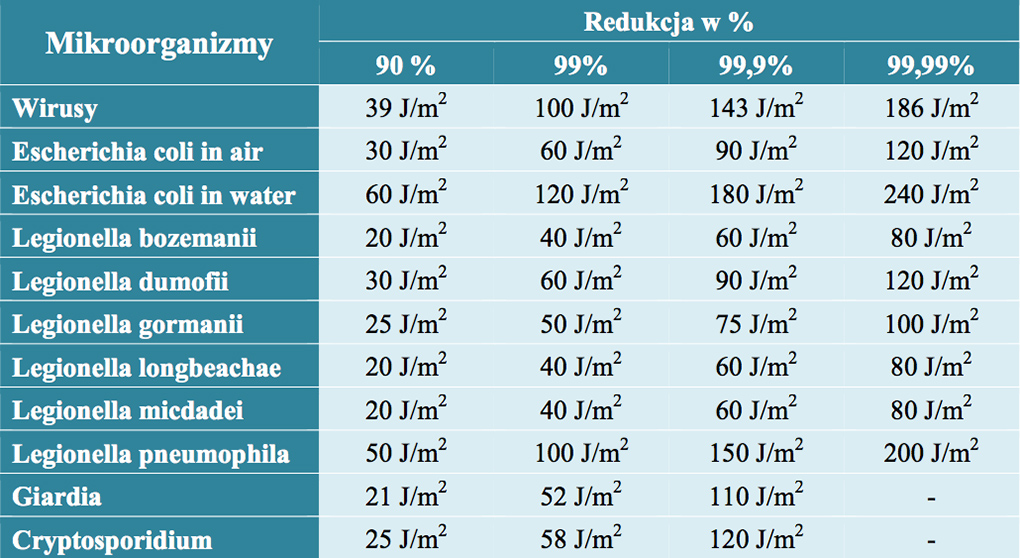

Poniższa tabela przedstawia wyniki laboratoryjne wymaganej minimalnej dawki służącej do osiągnięcia określonej redukcji mikroorganizmów w wodzie.

Tabela 1 – Badania laboratoryjne wymaganej dawki promieniowania do usunięcia mikroorganizmów.

PORÓWNANIE SKUTECZNOŚCI DEZYNFEKCJI UV POMIĘDZY PROMIENNIKAMI AMALGAMATOWYMI TMA Philips, A ŚREDNIOCIŚNIENIOWYMI.

Stosowanie ultrafioletu pozwala zniszczyć bakterie do poziomu stawianego wodzie pitnej oraz skutecznie zredukować chloraminy. Długość fali emitowanej przez promienniki niskociśnieniowe wynosi 254 nm. Jest to długość najbardziej zbliżona do wartości w której występuje zjawisko największej skuteczności dezynfekcyjnej (zjawisko to występuje przy długości 260 nm).

Poniższe wykresy przedstawiają spektrum mocy promieniowania UV promienników TMA amalgamatowych i średniociśnieniowych przy identycznym poborze mocy.

Zjawiskiem niezwykle korzystnym podczas dezynfekcji ultrafioletem jest rozkład chloramin. Zmniejszenie zawartości chloramin znacznie zmniejsza nieprzyjemny zapach.
Redukcja chloramin sprzyja również zwiększeniu ilości wolnego chloru czego skutkiem jest zwiększenie skuteczności dezynfekcji. Promienniki amalgamatowe wykorzystywane przez firmę WIGO GĄSIOROWSKI dzięki wykorzystywaniu promieniowania o długości 254 nanometrów umożliwiają usuwanie mikroorganizmów ze znacznie większą skutecznością niż promienniki średniociśnieniowe.

W efekcie otrzymujemy krystalicznie czystą wodę.
Urządzenia średniociśnieniowe ze względu na możliwość zmiany składu chemicznego wody nie powinny być stosowane do uzdatniania wody pitnej. Urządzenia Średniociśnieniowe posiadają zakres długości promieniowania mieszczącym się od 200nm do 400nm. Przy długości fali poniżej 250nm istnieje możliwość wystąpienia zjawiska zamiany azotanów (NO3) na azotyny (NO2) 1*, które są szkodliwe dla zdrowia i uważane są za czynnik rakotwórczy.

*1  Najwyższe dopuszczalne stężenie azotynów w wodzie pitnej nie powinno przekraczać  0,1 mg/l

Firma WIGO GĄSIOROWSKI  & TMA  stosuje do dezynfekcji wody pitnej promienniki niskociśnieniowe amalgamatowe o trwałości eksploatacyjnej 12 000 godzin.

Zaletą promienników amalgamatowych jest natychmiastowy zapłon po wyłączeniu lub zaniku napięcia. Kolejną zaletą tych promienników jest ich niska temperatura pracy. Fakt ten wraz ze specjalnie dobraną średnicą rury kwarcowej zabezpiecza ją przed osadzaniem się depozytu wapniowo magnezowego tzw. kamienia.

W ostatnim półroczu mogliśmy na prośbę prezesa wodociągów przeprowadzić test osadzania się depozytu na osłonach kwarcowych i oto wyniki przy twardości 130 mg/l CaCO3.

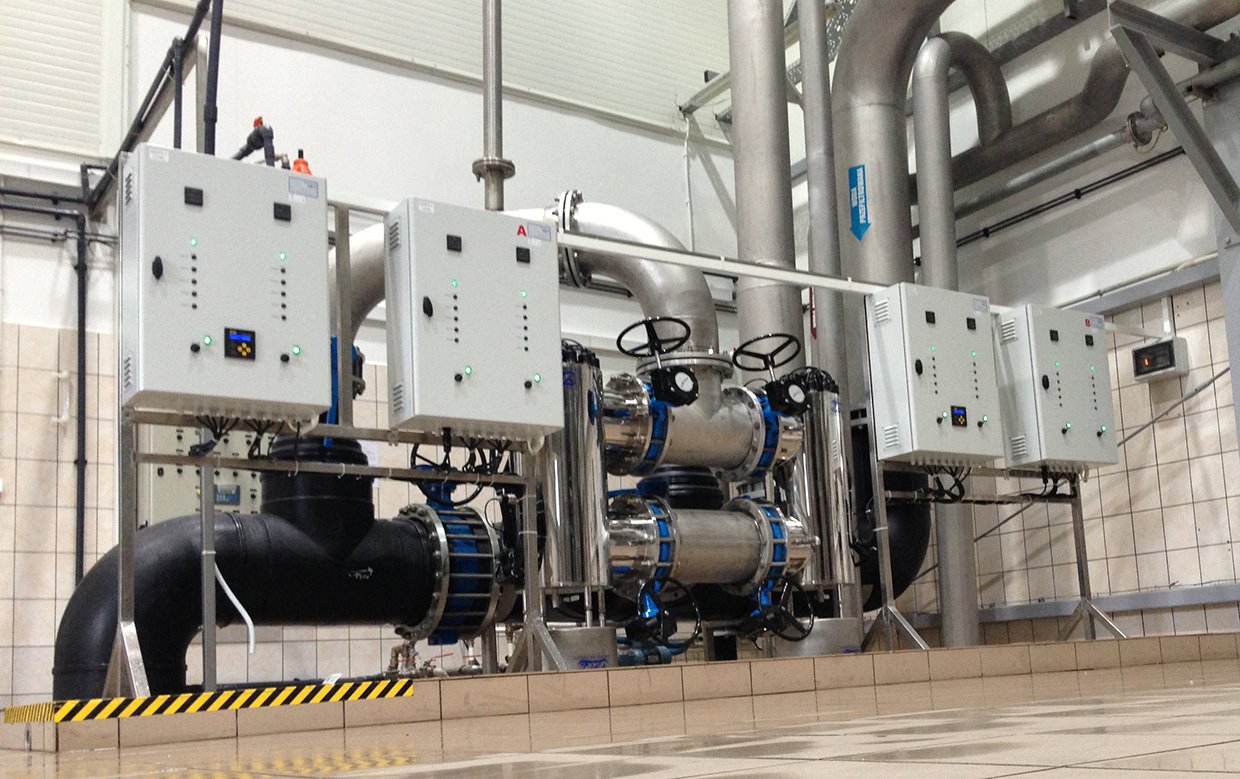

Lampy o dużych przepływach wyposażone są w króćce przyłączeniowe do chemicznego czyszczenia osłon kwarcowych bez ich ściągania. W razie wystąpienia depozytu (co jeszcze nam się nie zdarzyło) istnieje taka możliwość podłączenia pompy cyrkulacyjnej do redukcji kamienia kwasem cytrynowym, cała procedura może odbywać się automatycznie.

Test został przeprowadzony na lampie UVAM20 z 20 palnikami każdy o mocy 130 Wat, osłona kwarcowa została zdemontowana, na kwarcu nie było żadnych zanieczyszczeń spowodowanych twardością wody.

Zdjęcie obok pokazuje osłonę kwarcową po 6 miesiącach ciągłej eksploatacji.
Podczas przeprowadzenia testów temperaturowych komory palników przy zamkniętych zasuwach (komora wypełniona wodą ) przez 5,5 godziny na pomiarze temperatura nie przekroczyła przy pełnym obciążeniu lampy UV 20-cia palników 48 °C.

Przy przepływie wody na otwartych zasuwach DN300 temperatura wody pozostawała w granicach ok 12 °C.

Sprawdzenie poprawności działania i braku zarastania osłon kwarcowych depozytem dokonaliśmy w obecności ok 80 osób które uczestniczyły w warsztatach dla Eksploatatorów Stacji Uzdatniania Wody w Wadowicach

TEMPERATURA PRACY PALNIKÓW ŚREDNIOCIŚNIENIOWYCH
Promienniki średniociśnieniowe podczas pracy muszą mieć temperaturę banki pomiędzy 700-900 C. Oznacza to bardzo wysoką temperaturę  na powierzchni rury osłonowej i błyskawiczne powstawanie depozytu wapniowo-magnezowego. Urządzenia te muszą być wyposażone w układ czyszczenia rur osłonowych. Bez czyszczenia mechanicznego rury zostaną pokryte kamieniem w ciągu kilku godzin i promieniowanie przestanie działać. Kiedy osłona kwarcowa w lampach średniociśnieniowych nie jest czyszczona z automatu może dojść do wybuchu lampy wewnątrz komory co spowoduje dostanie się rtęci do uzdatnianej wody.

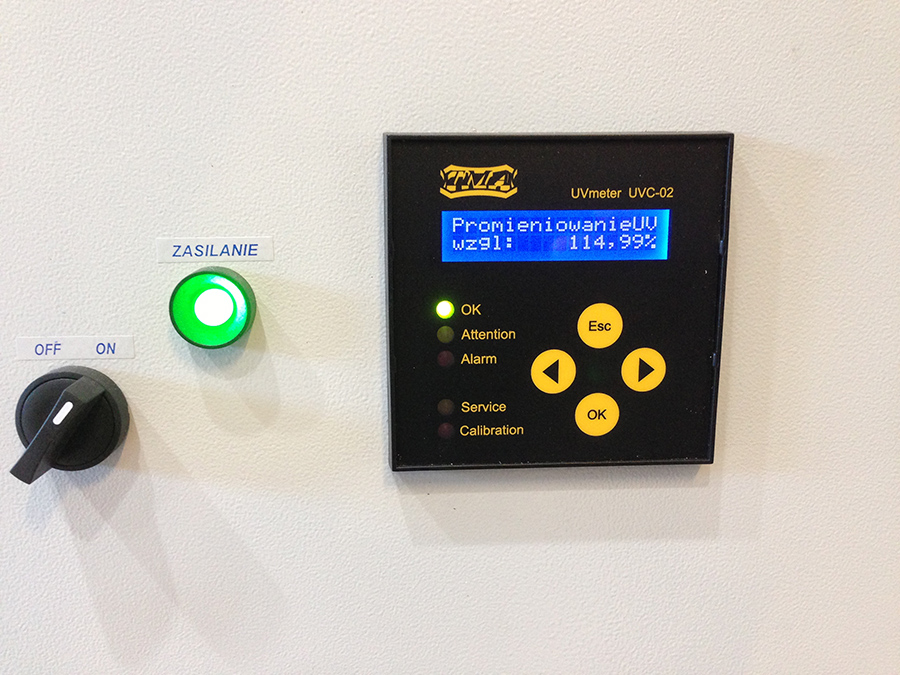

Po okresie 6 miesięcy i pracy 24 godzinnej promieniowanie UV utrzymywało się na poziomie 115 % co skutkuje bardzo dobrą dezynfekcją wody na promiennikach , co też potwierdzały robione w odstępach paru dni przez pół roku wykonywanie badań bakteriologicznych.

PORÓWNANIE PROMIENNIKÓW AMALGAMATOWYCH TMA I ŚREDNIO-CIŚNIENIOWYCH
Porównanie odnosi się przy założeniu że oba sterylizatory posiadają identyczną moc promieniowania ultrafioletowego typ UV-C¹ o mocy 1000 Wat.
