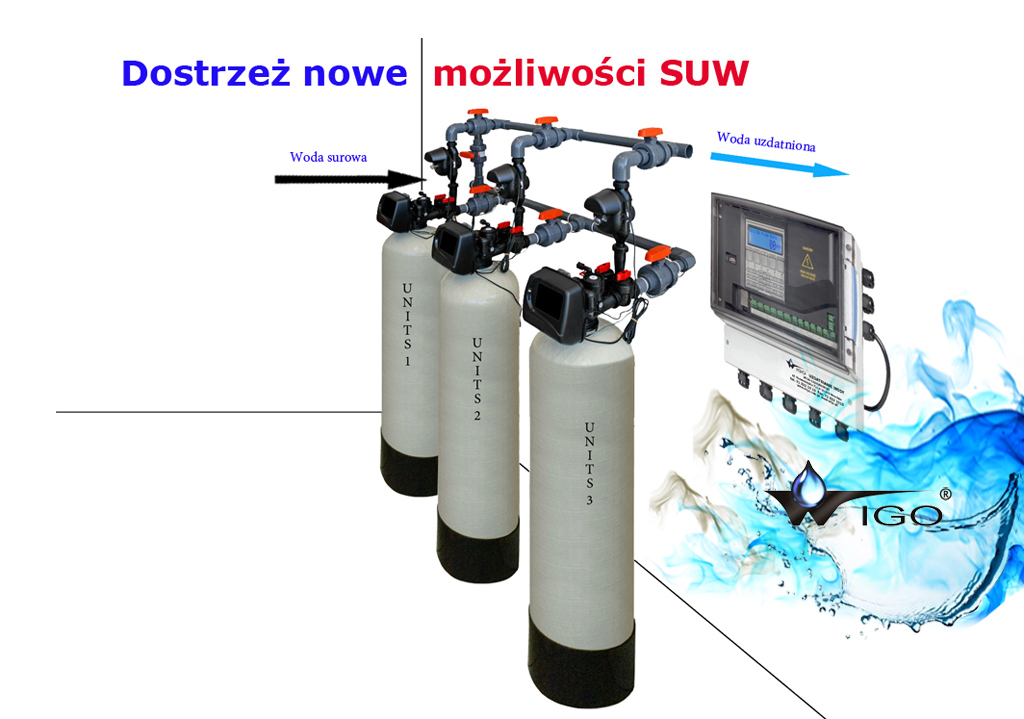

System kontroli pracy stacji uzdatniania wody do 6 urządzeń uzdatniania wody

Nowoczesny panel systemu zarządzania pozwala nam na skonfigurowanie 6 stacji uzdatniania wody na których możemy uzyskać przepływ w układach równoległych do 160m3/h, przepływ szczytowy może być ustalany ze standardowych liczników przepływu z im-pulsatronem, który podpięty jest pod sterownik.

Jeżeli przepływ się zmniejsza to sterger wyłącza poszczególne stacje i pozostawia je w oczekiwaniu a kiedy wzrasta przepływ na sieci dołącza poszczególne stacje do uzyskania zadanego parametru przepływu.
Do jakich stacji uzdatniania możemy wykorzystać panel kontroli? Praktycznie nie ma to znaczenia ponieważ sterowniki Clack obsługują cały zakres technologii uzdatniania wody między innymi odżelazianie, zmiękczanie, filtracja na układach multi-media, układy stacji na mediach węgla aktywnego, filtry do selektywnego usuwania organiki i wiele innych.
Jeżeli zainteresował Cię ten temat i nie potrafisz sam dobrać głowice więcej informacji znajdziesz na stronie w tym linku lub jeżeli potrzebujesz wsparcia przy doborze sterowników i panela zarządzania to wypełnij ankietę lub zadzwoń(telefon) z miłą chęcią pomożemy przy doborze nowych stacji uzdatniania wody lub przy modernizacji istniejących SUW.







Teraz możesz wybierać cały wachlarz ustawień SUW

    •    Kontroler może pracować z głowicami SUW od 2 do 6 stacji(zbiorników filtrów)
    •    Można zastosować głowice Clack CI 1.0”, 1.25", 1.5" lub 2”
    •    Wszystkie podłączone głowice są zasilane bezpośrednio z Kontrolera - nie są wymagane
indywidualne zasilacze.
    •    Dane diagnostyczne i informacje o programowaniu mogą być przeniesione na zwykły
pendrive USB i prezentowane w postaci arkusza MS Excel
    •    Dwa Kontakty (SPDT) do zasilania zewnętrznych urządzeń (z bezpiecznikami)
    •    Pojedyncze wyjście dla zewnętrznego wodomierza
    •    Podtrzymanie aktualnej daty i godziny z baterii
    •    Wydajny procesor, przyjazne programowanie i podświetlany ekran
    •    Wyświetlenia aktualnego czasu, dnia tygodnia, dni do regeneracji, aktualnego przepływu i sumarycznego zużycia wody przez system
    •    Diody LED wskazujące aktualny stan każdej głowicy w systemie
Podstawowe możliwości kontrolera są następujące:
·        System Controller może sterować pracą od 2 do 6 filtrów wyposażonych w następujące sterowniki Clack 1"-2": WS1, WS1.25,
         WS1.5 lub WS2.
System Controller może być zaprogramowany do sterowania następującymi systemami:
·        Progressive Flow
·        Alternator
·        Random
·        Series



DANE TECHNICZNE:
TEMPERATURA PRACY Minimum/Maximum............................................... 4o - 43o C
Wymiary i Waga
Wymiary z opakowaniem (dł. x szer. x wys.) .................... 40cm x 31cm x 17cm
Waga …………………………………………….…………………....................…............……… 3.9 kg
Parametry Elektryczne
Napięcie Zasilania (±10% nominalnego)…….....….…….230V AC
Częstotliwość zasilania .........................................................................50Hz
Napięcie Wyjściowe …………………………………………………............................….….12V AC
Prąd wyjściowy (max na każdą głowicę)…………………............................………0.5A
Zbiorniki
Kontroler Współpracuje z 2 - 6 głowicami montowanymi na zbiornikach o wymiarach
Zmiękczanie .......................................................................................6” - 48"
Filtr....................................................................................................6” - 36"






Kontroler Systemowy Clack do SUW - Mocowanie














  1. Do montażu potrzebne są 3 śruby 8mm
  2. Zamocuj śrubę tak aby wystawała 3-5 mm od ściany
  3. Zawieś Kontroler na górnym uchwycie (zostaw minimalny odstęp między Kontrolerem i ścianą)
  4. Odkręć dolną płytę czołową i przykręć pozostałe śruby po obu stronach Kontrolera

Kontroler Systemowy – Okablowanie


Pokazano okablowanie dla pojedynczej głowicy. Kontroler Systemowy może pracować z 2-6 głowicami Clack w rozmiarach 1” – 2”.





Dostępne kable komunikacyjne o długościach:
    1.    V3474-2,4m
    2.    V3475-12-3,6m
    3.    V3475-24-7,3m
    4.    V3475-36-9,7m
Dostępne kable zasilające:
    1.    V3186-01-4,5m
    2.    V3186-36-10,9m

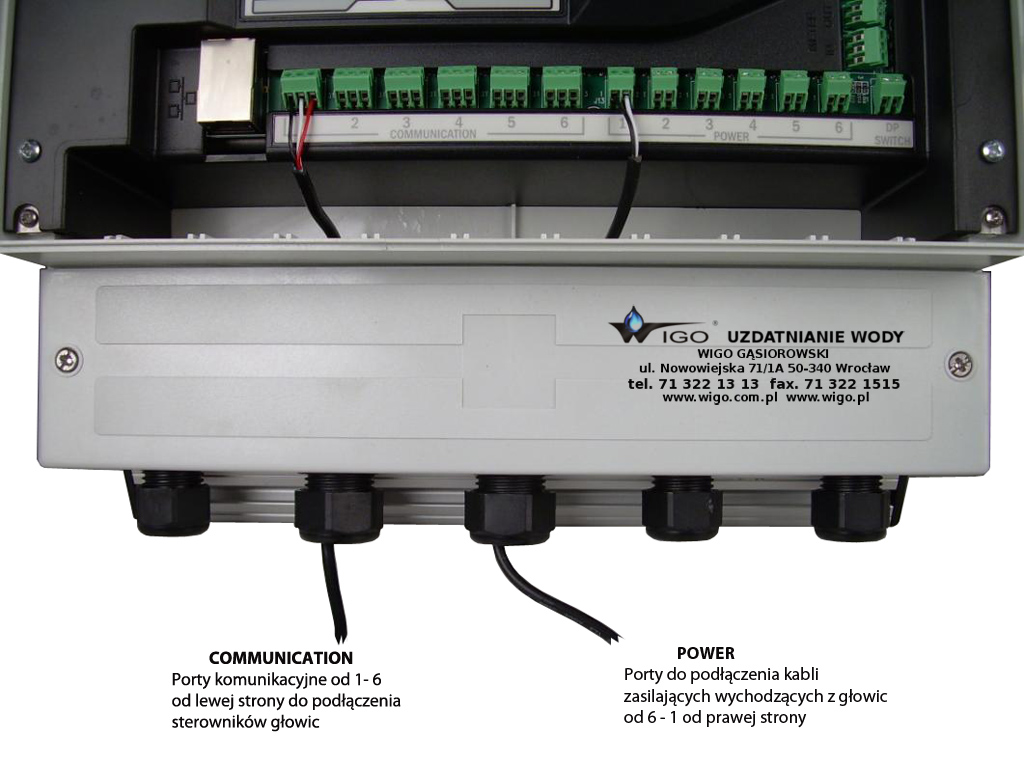

Kontroler Systemowy – Okablowanie

Kable komunikacyjne od poszczególnych głowic podłączane są do pokazanych portów.
Kable zasilające od poszczególnych głowic podłączane są do pokazanych portów.














Wejścia na kable komunikacyjne i zasilające mają po 6 otworów.
Nieużywane wejścia na kable należy zaślepić dołączonymi czerwonymi zatyczkami (dla wejść na 1 kabel) lub odcinkiem kabla (dla wejść na 6 kabli).




Kontroler Systemowy – Okablowanie

W dostarczonym kablu komunikacyjnym należy uciąć jednej z białych końcówek Molex.

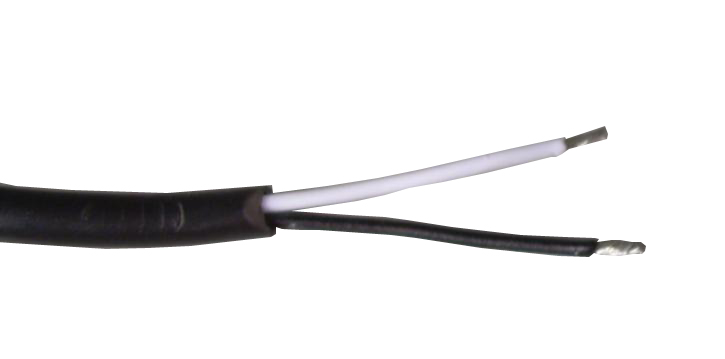

Należy usunąć izolację z kabla komunikacyjnego 3 żyłowego i poszczególnych przewodów. Zaleca się aby końcówki przewodów zatopić w cynie.

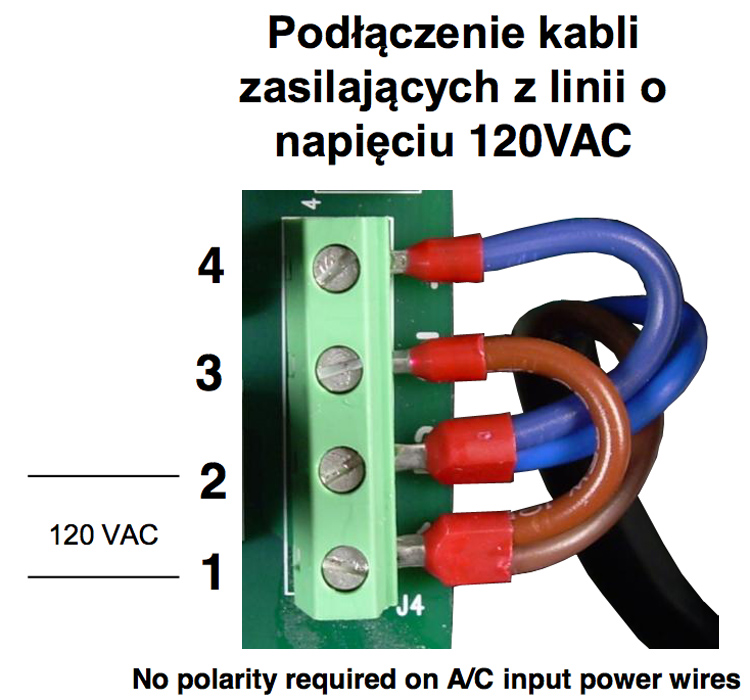

Należy usunąć izolację z kabla zasilającego 2 żyłowego i poszczególnych przewodów. Zaleca się aby końcówki przewodów zatopić w cynie.











Należy usunąć izolację z kabla zasilającego 2 żyłowego i poszczególnych przewodów. Zaleca się aby końcówki przewodów zatopić w cynie.












Kontroler Systemowy – Okablowanie

Kabel komunikacyjny Kabel zasilający

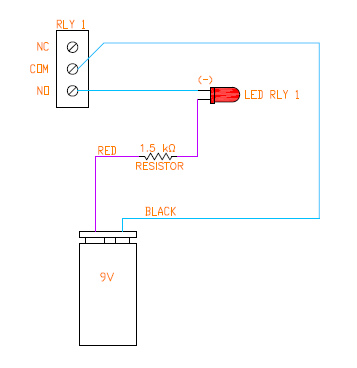

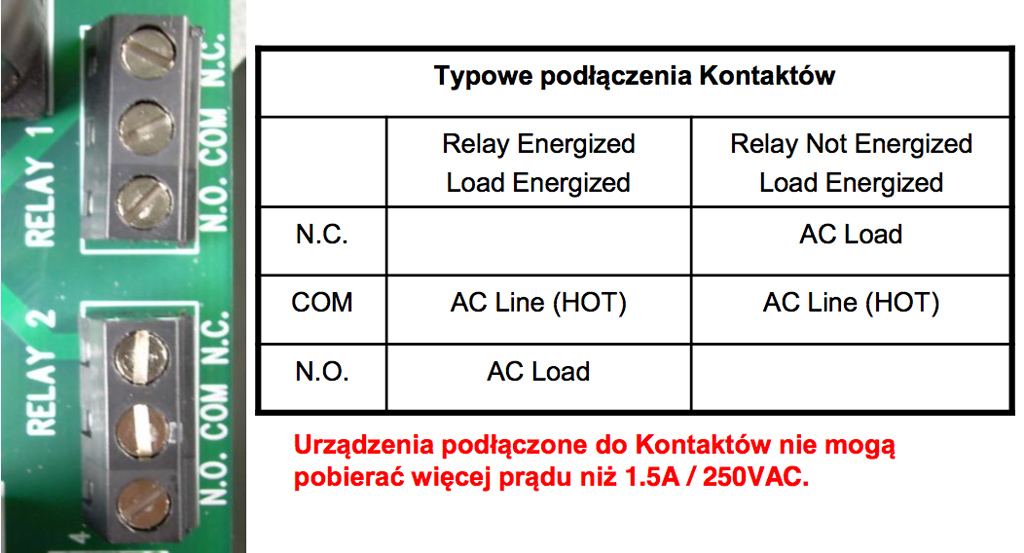

Przykładowe podłączenie Kontaktu


Kontroler Systemowy – Okablowanie Głowic Clack Sterger

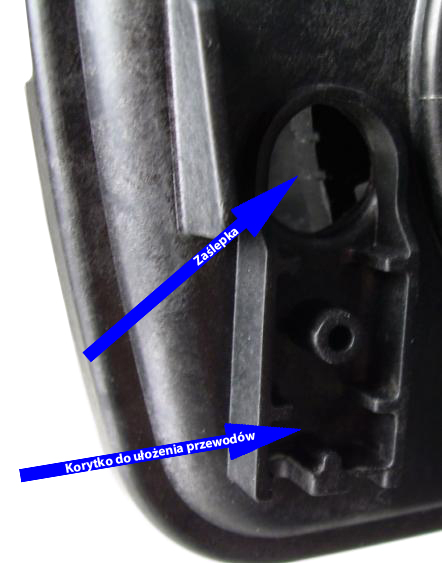

Po wybiciu otworu na kable należy wyłamać zaślepkę w prowadnicach kabli (zasilającego zawór NHWBP i komunikacyjnego).



















Poprowadź kable przez otwór w tylnej płycie głowicy i podłącz je do odpowiednich portów na płytce PC.
Nr oznaczony 1 kabel zasilający zawór NHWBP
Nr oznaczony 2 kabel komunikacyjny.

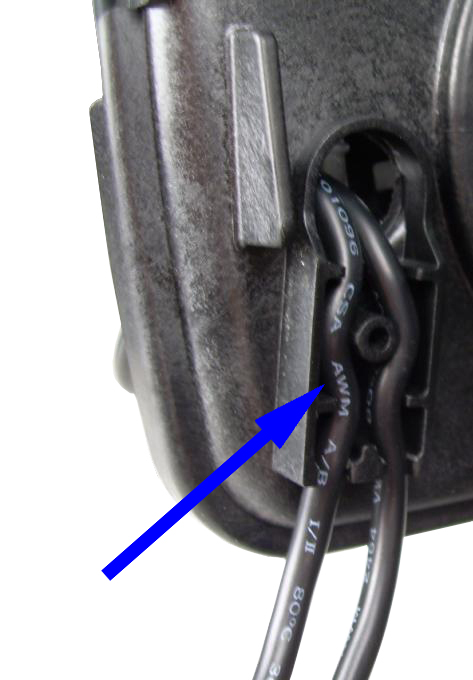

Ułóż kable w prowadnicach i przykręć pokrywę zabezpieczającą która jest w kpl.




Kontroler Systemowy – Konfiguracja systemu

Krok 1
Wykonać podłączenie wszystkich głowic do Kontrolera
Krok 2
Podłączyć Kontroler do zasilania
Krok 3
Zaprogramować wszystkie głowice zgodnie z ich przeznaczeniem i rozmiarem kolumn.
Głowice muszą być zaprogramowane do:

regeneracji po uzdatnieniu konkretnej objętości wody (funkcja AUTO musi być wyłączona)

regeneracji natychmiastowej (regeneracja co konkretną liczbę dni musi być wyłączona)

kolumny regenerowane solanką lub innym regenerantem muszą być ustawione tak aby napełnianie
zbiornika solanki/regeneranta było ostatnim etapem regeneracji.
UWAGA: Podczas programownia każdej z głowic nie należy włączać funkcji współpracy z Kontrolerem Systemowym dopóki wszystkie głowice nie zostaną skonfigurowane.
Krok 4
Po skonfigurowaniu wszystkich głowic należy w każdej głowicy osobno włączyć funkcję współpracy z Kontrolerem Systemowym.
Krok 5
Zaprogramować Kontroler Systemowy do pożądanej konfiguracji.




Przykładowe orurowanie systemu Triplex z głowicami WS1.25", 1,5", 2"

Triplex z głowicami WS 1,5" oraz 2"


Kontroler Systemowy – rodzaje systemów

Progressive Flow
Każda głowica w systemie wymaga własnego wodomierza. Należy podać przepływ, przy którym ma nastąpić włączenie do pracy kolejnej kolumny.
 Po przekroczeniu zadanego przepływu przez >30 sekund nastąpi włączenie do pracy dodatkowej kolumny.
Po szybszym osiągnięciu >120% zadanego przepływu nastąpi natychmiastowe włączenie do pracy dodatkowej kolumny.
 Po spadku przepływu <90% zadanego przez >1 minutę nastąpi przełączenie dodatkowych kolumn w tryb oczekiwania.












Każda głowica wymaga:

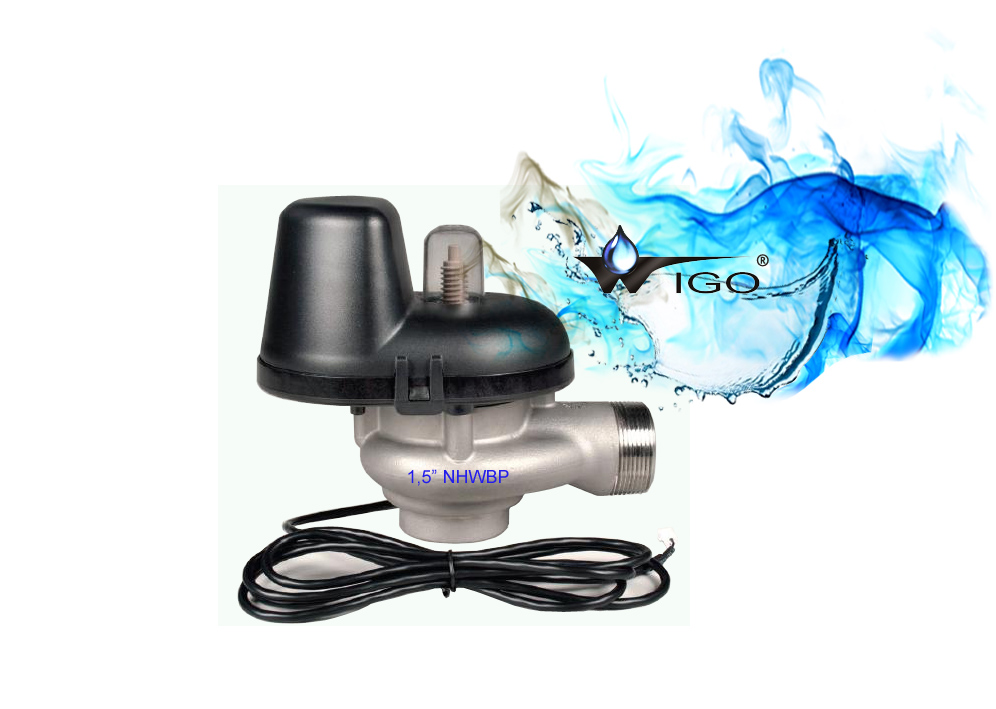

  • Zaworu odcinającego NHWBP
  • Wodomierza
  • Kabla komunikacyjnego
  • Kabla zasilającego
